Специализированная роторная динамическая балансировка и детектор оттока

1. Описание оборудования

Индивидуальная машина Zero Dynamic для динамической балансировки роторов и обнаружения биений (модель: XH-16QM) - это оборудование, разработанное по индивидуальному заказу для нужд военной промышленности, объединяющее функции измерения динамического баланса заготовки и обнаружения торцевого и радиального биения. Это оборудование подходит для обнаружения динамического баланса заготовок весом ≤ 16 кг, диаметром ≤ 360 мм и диапазоном опор 40-400 мм. Для обнаружения биений используются высокоскоростные и высокоточные CCD-лазерные датчики Keyence, которые могут одновременно обнаруживать радиальное биение в 3 точках заготовки и биение поверхности, что соответствует требованиям заказчика к динамическому балансу и обнаружению биений заготовки.

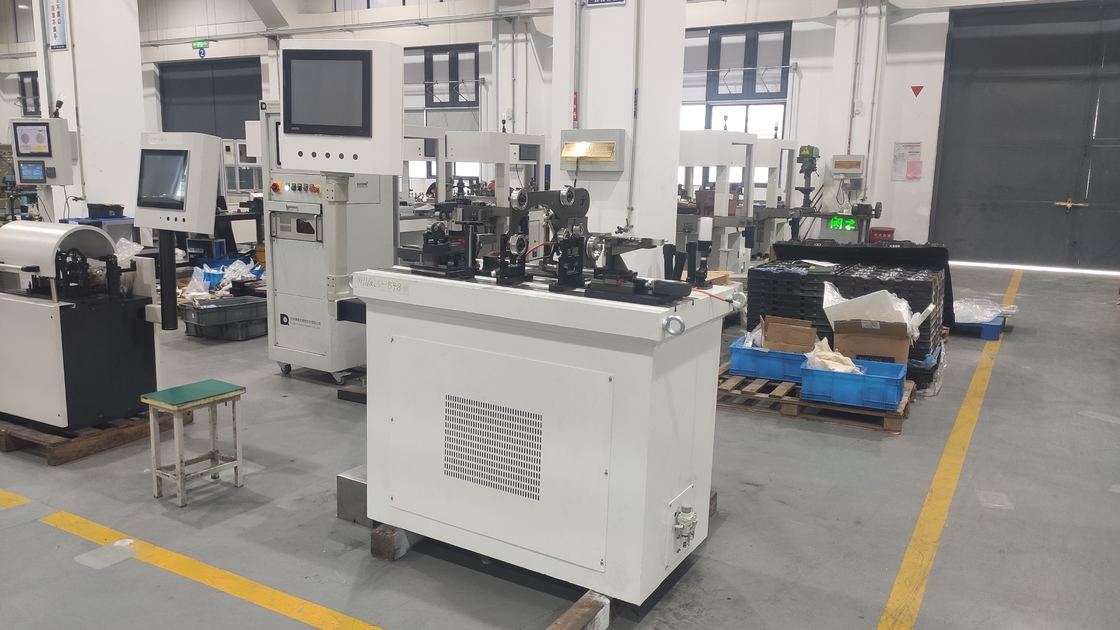

3. Фотография оборудования:

4. Основные характеристики:

4.1 Индивидуальное программное обеспечение для динамической балансировки может отображать данные о динамической балансировке заготовки и осевом и радиальном биении на одном и том же интерфейсе.
4.2 Высокоскоростной высокоточный CCD-лазерный датчик Keyence обладает высокой чувствительностью, высоким разрешением и бесконтактностью. Он имеет чрезвычайно высокую точность и повторяемость измерений.
4.3 Оборудование оснащено современной электрической измерительной системой, которая включает в себя различные методы измерения. Оно способно выполнять как динамическую, так и статическую балансировку и предлагает до 10 различных типов методов поддержки.
4.4 Подходы к добавлению или удалению материала, а также режимы прямого и обратного вращения могут быть гибко настроены.
4.5 Оборудование использует комбинацию нескольких калибровочных коэффициентов для автоматической регулировки чувствительности системы, обеспечивая отсутствие резких изменений при переключении передач.
4.6 Благодаря двойной фильтрации программного и аппаратного обеспечения, а также высокоскоростному сжатию данных, оборудование может похвастаться высокой скоростью и точностью измерений.
4.7 Интерфейс радарной карты показывает значение дисбаланса и угол.
4.8 Чувствительность автоматически регулируется в соответствии с силой сигнала, при этом максимальная индикация чувствительности измерительной системы составляет 1 г·мм на плоскость.
